Accesorios de inyección
Registrador de Parámetros de inyección
Nuestro registrador de parámetros de inyección SRC 1.1 es la solución ideal para controlar, registrar e impulsar en tiempo real el flujo, la presión y el volumen de las bombas de lechada.
Permite visualizar, configurar, registrar y controlar los siguientes parámetros: presión, flujo, volumen y tiempo.

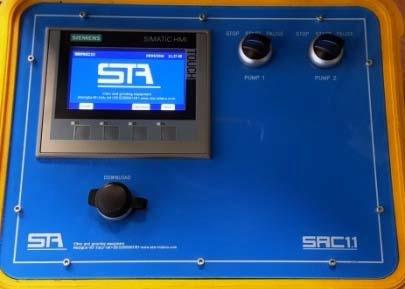

Dispone de pantalla táctil de 4” con memoria USB. Permite parada automática y stand-by controlado tras la configuración de presión/flujo/volumen.

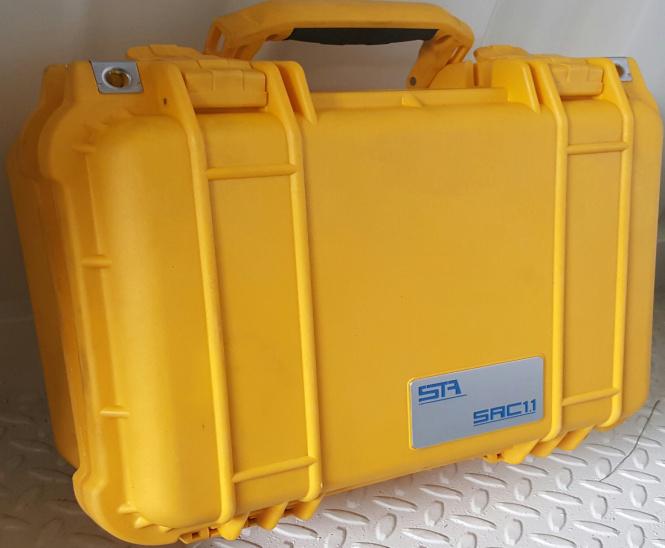

La bomba reduce el caudal automáticamente durante la inyección para respetar la presión debida. Está disponible en maletín portátil que permite el control de 2 bombas de inyección simultáneamente.
Se complementa con caudalímetro electromagnético con transductor de presión montado sobre bastidor de inyección para intercalar en la línea de inyección, comunicándose directamente con nuestro datalogger.
Control de inyecciones en Tiempo Real
RtGM es nuestra herramienta de auscultación en tiempo real para el monitoreo de los trabajos de inyección.
Con una frecuencia de dos minutos, la adquisición de las lecturas se apoya en FlatMesh. Esta malla tipo Wifi permite medir y enviar los datos de todos los sistemas de control, a la vez y en tiempo real.
Los valores se presentan en nuestra plataforma Web Ingenia (PC, Tablet, App), con un tiempo de latencia mínimo desde que se reciben.
Los resultados se presentan en unidades de ingeniería, en un formato sencillo de entender y adaptable, para facilitar la toma de decisiones en minutos.
Además, Ingenia incluye la gestión de los umbrales preestablecidos, enviando mensajes de aviso cuando se alcanzan las tolerancias definidas.

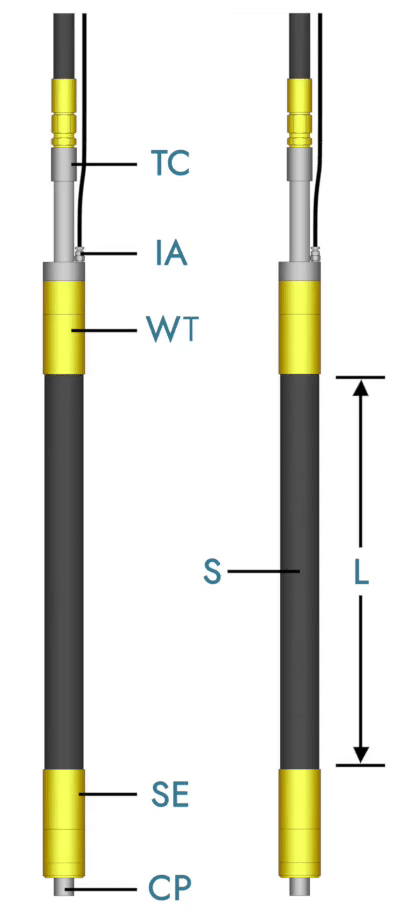

Obturadores inflables para inyecciones
Los obturadores simples y dobles son utilizados principalmente para realizar inyecciones de lechada de cemento y pruebas de permeabilidad.
Se fabrican con tecnología BIMBAR en una extensa variedad disponible en diámetros de 28 a 285mm.
| Ø nominal (mm) | Conexión superior “TC” | Tubo central Ø Interior (mm) | Dilatación máx. Ø (mm) | Ø máximo utilización (mm) | Orificio de inflado “IA” |
|---|---|---|---|---|---|
| 28 | 3/8" BSP | 8 | 55 | 50 | 1X 1/8" BSP |
| 30 | 3/8" BSP | 8 | 55 | 50 | 1X 1/8" BSP |
| 42 | 1/2" BSP | 17 | 98 | 90 | 2X 1/8" BSP |
| 56 | 3/4" BSP | 20 | 125 | 110 | 2X 1/8" BSP |
| 72 | 1" 1/4 BSP | 35 | 160 | 150 | 2X 1/8" BSP |
| 85 | 1" 1/4 BSP | 35 | 185 | 170 | 2X 1/8" BSP |
| 102 | 2" BSP | 53 | 200 | 190 | 2X 1/8" BSP |
| 130 | 3" BSP | 83 | 270 | 240 | 2X 1/4" BSP |
| 170 | 3" BSP | 83 | 350 | 320 | 2X 1/4" BSP |
Obturadores mecánicos inyecciones superficiales
Estos están constituidos principalmente de un tubo central y de una funda en caucho.
La dilatación de la goma de caucho se hace a través de una llave o una manivela.
Su principal utilización son las inyecciones de superficie. También puede utilizarse para hace pruebas de permeabilidad en superficie.
La dilatación máxima de estos obturadores es de 15%.
| Modelo | Largo caucho | Largo total | Ø Tubo y rosca |
|---|---|---|---|
| Ø 32 | 80 | 250/500 | 1/2" G |
| Ø 35 | 80 | 250/500 | 1/2" G |
| Ø 38 | 80 | 250/500 | 1/2" G |
| Ø 41 | 100 | 250/500 | 3/4" G |
| Ø 46 | 100 | 250/500 | 3/4" G |
| Ø 49 | 100 | 250/500 | 3/4" G |
| Ø 49 | 150 | 500/1000 | 1" G |
| Ø 54 | 150 | 500/1000 | 1" G |
| Ø 59 | 150 | 500/1000 | 1" G |
| Ø 64 | 150 | 500/1000 | 1" G |
| Ø 74 | 150 | 500/1000 | 1" G |
| Ø 84 | 150 | 500/1000 | 1" G |
| Ø 98 | 150 | 500/1000 | 1" G |
| Ø 114 | 150 | 500/1000 | 1" G |
| Ø 125 | 150 | 500/1000 | 1" G |
| Ø 144 | 150 | 500/1000 | 1" G |
