Generalidades

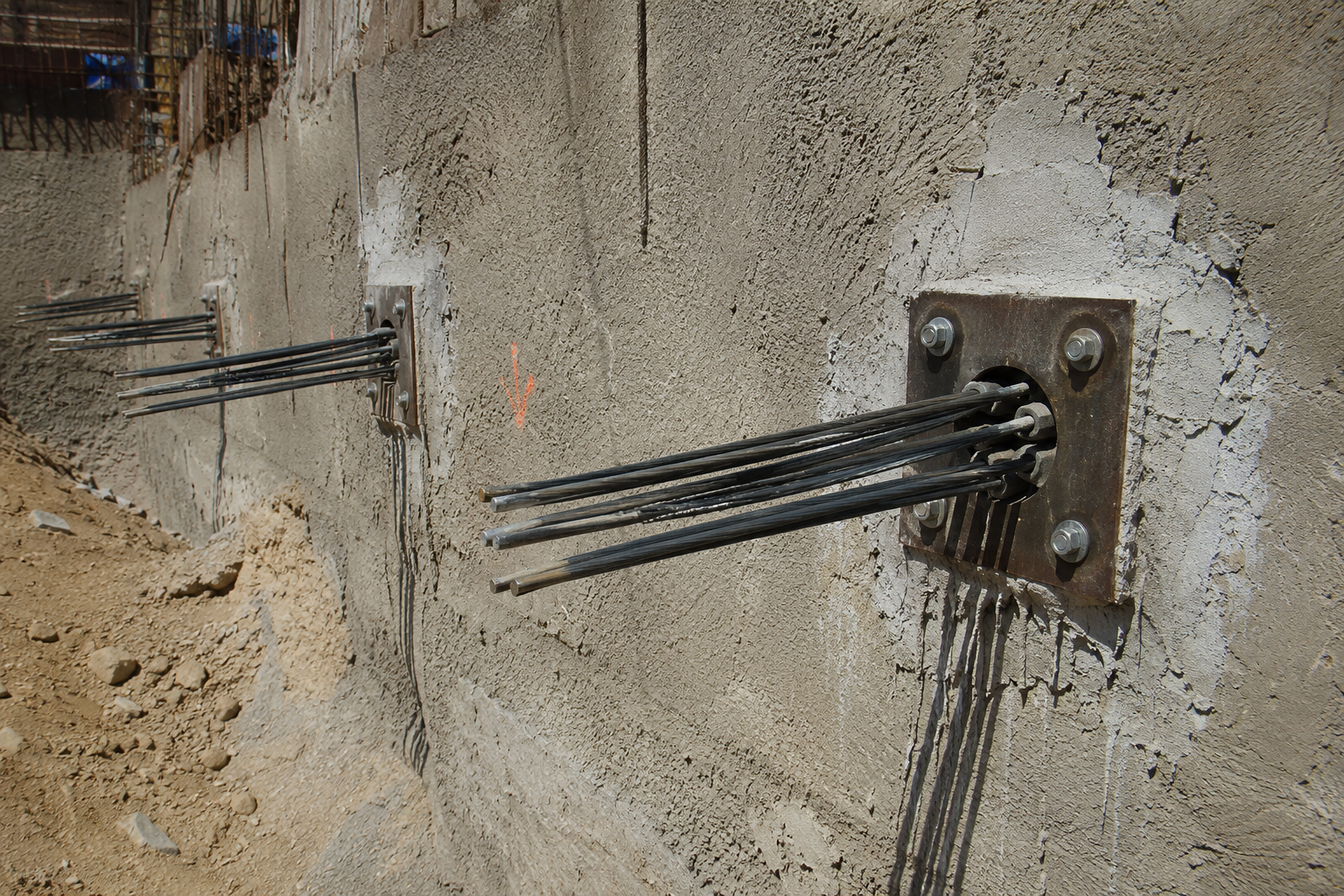

¿Qué es un anclaje al terreno?
Los anclajes al terreno son elementos estructurales capaces de transmitir cargas de tracción al terreno cuando este puede soportarlas. Para ello, se utilizan barras o cables de acero introducidos mediante una perforación previa. Estos elementos se adhieren al terreno mediante una inyección de lechada o mortero de cemento. Una vez tensados, forman un bulbo resistente en el interior del terreno. Los anclajes constituyen una aplicación especial de la precompresión en el ámbito de la ingeniería civil.
Aplicaciones más comunes
- Anclaje de muros de sujeción
- Protecciones y soleras sometidos a empujes hidrostáticos
- Muelles de puertos
Elemento principal del anclaje
El componente principal de un anclaje al terreno es el cordón de acero pretensado o las barras de acero roscado.
| Ø nominal (mm) | Sección acero (mm²) | Módulo elasticidad (kN/mm²) | Fuerza rotura (kN) | Límite elástico al 0,1% (kN) | Peso (kg/mts) | Resistencia característica (MPa) | Norma |
|---|---|---|---|---|---|---|---|
| 0.6” / 15.2 | 140 | 195 | 260 | 224 | 1.09 | 1860 | EN-10138-3 |
| 0.6-S” / 15.7 | 150 | 195 | 280 | 240 | 1.17 | 1860 | EN-10138-3 |
| Calidad acero | Ø barras (mm) | Módulo elasticidad (kN/mm²) | Fuerza rotura (N/mm²) | Límite elástico (N/mm²) | Alargamiento (%A10) | Rosca |
|---|---|---|---|---|---|---|
| Bst 500/550 Grado 75 | 16-50 +75 | 205 | 550 | 500 | 10% | Izquierda |
| Bst 555/700 Grado 80 | 57,5 / 63,5 | 205 | 700 | 555 | 10% | Izquierda |
| Bst 670/800 Grado 97 | 18-75 | 205 | 800 | 670 | 10% | Derecha |
| Bst 950/1050 Grado 150 | 18-47 | 205 | 1050 | 950 | 7% | Derecha |
| Bst 835/1035 Grado 150 | 57-65-75 | 205 | 1035 | 835 | 7% | Derecha |

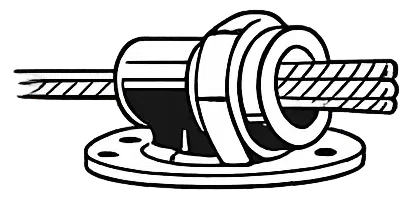

Cabeza de anclaje
Elemento del anclaje que transmite la fuerza de tracción del anclaje a la placa de carga o estructura.

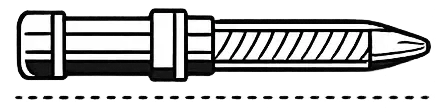

Zona libre
Distancia comprendida entre el comienzo del bulbo y el punto de fijación del tendón en la cabeza del anclaje.

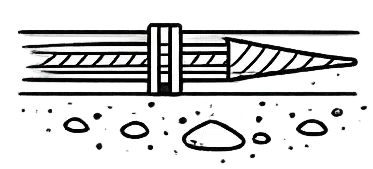

Zona de bulbo
Es la parte que transmite al terreno las fuerzas de tracción del tensor. Los anclajes, dependiendo del tipo de uso y duración, se dividen en dos categorías:
Anclajes Provisionales: duración de uso menos de 2 años
Anclajes Permanentes: duración de uso más de 2 años
Propiedades del acero pretensado para anclajes al terreno
Consulta los valores de sección, fuerza rotura y límite elástico para cable acero pretensado 0.6” – 15.2 mm en anclajes provisionales y permanentes.
| Cable acero pretensado 0.6” – 15.2 mm | Carga max. bloqueo recomendada | ||||
|---|---|---|---|---|---|
| Nº de cables | Sección acero | Fuerza rotura – Ts | Límite elástico al 0.1% - Ty | Anclaje provisional | Anclaje permanente |
| mm² | kN | kN | 0.65 Ts (kN) | 0.55 Ty (kN) | |
| 2/0.6” | 280 | 520 | 448 | 338 | 247 |
| 3/0.6” | 420 | 780 | 672 | 507 | 370 |
| 4/0.6” | 560 | 1040 | 896 | 676 | 493 |
| 5/0.6” | 700 | 1300 | 1120 | 845 | 616 |
| 6/0.6” | 840 | 1560 | 1344 | 1014 | 739 |
| 7/0.6” | 980 | 1820 | 1568 | 1183 | 862 |
| 8/0.6” | 1120 | 2080 | 1792 | 1352 | 986 |
| 9/0.6” | 1260 | 2340 | 2016 | 1521 | 1110 |
| 10/0.6” | 1400 | 2600 | 2240 | 1690 | 1232 |
| 11/0.6” | 1540 | 2860 | 2464 | 1859 | 1355 |
| 12/0.6” | 1680 | 3120 | 2688 | 2028 | 1480 |
