Anclajes permanentes
Protección y durabilidad del sistema
Como se indica en la norma EN 1537:2013 y la EAD 160071-00-0102, un anclaje se considera permanente cuando está destinado a realizar su función por un período superior a 2 años. Nuestro anclaje permanente estándar es el PLE1_AG, compuesto por cordones de acero armónico (06”), revestido en su zona libre, en cada cordón, con un tubo de PE de 1,5 mm de espesor y protegido interiormente con cera anticorrosiva a lo largo de toda la longitud.
Todo el anclaje está revestido por una vaina corrugada de polietileno. Los punteros son de PE y los espaciadores se colocan cada 2,0 mts en toda la longitud de bulbo como dispositivo de centrado, exteriormente a la vaina corrugada. El sistema incorpora tubo de inyección primaria de ø20 mm para el llenado del espacio anular entre terreno y vaina corrugada y tubo de inyección secundaria de ø16 mm para el llenado del espacio interior de la vaina corrugada.

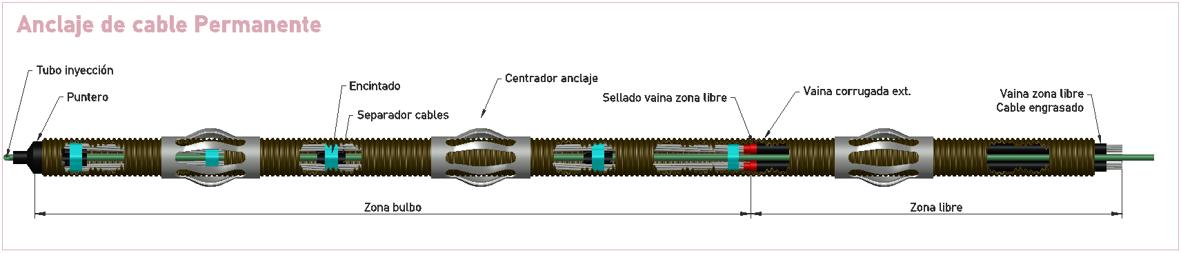

Configuración del sistema PLE1_AG
Anclaje Permanente + tubo inyección 20/16 para inyecciones IGU.
Todo el anclaje está revestido por una vaina corrugada de polietileno. Los espaciadores se colocan cada 2,0 mts en la longitud de bulbo como dispositivo de centrado, exteriormente a la vaina corrugada.
El sistema incorpora tubo de inyección primaria de ø20 mm y tubo de inyección secundaria de ø16 mm para el llenado de los espacios interior y exterior de la vaina corrugada.
Qué requiere un anclaje permanente
- Bulbo protegido con una vaina de polietileno de alta densidad corrugada.
- Parte libre protegida mediante funda simple en el cordón y protección adicional con vaina corrugada.
- Cabeza del anclaje protegida con cubiertas adecuadas.
- Accesorios con fundas diseñadas para contener materiales anticorrosivos y proteger el anclaje.
Variantes del anclaje permanente

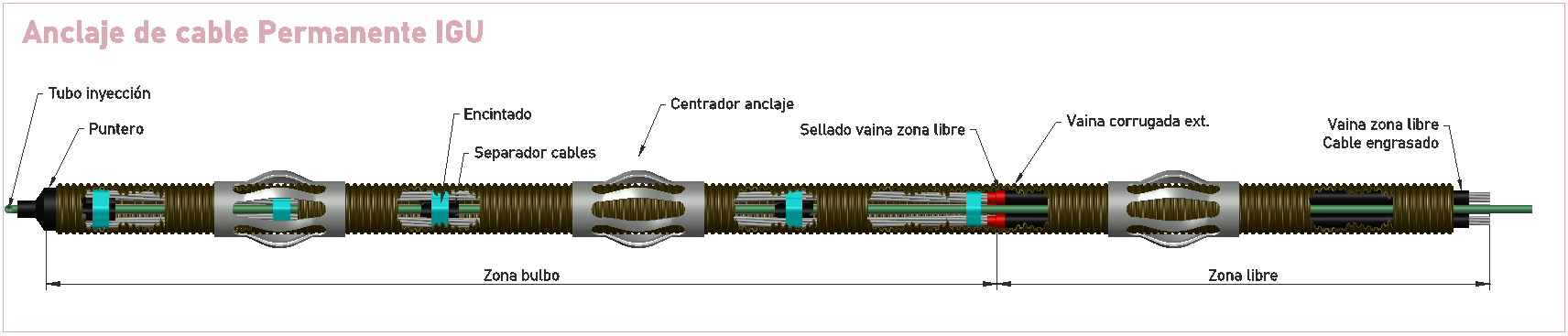

PLE1_AG_IGU
Anclaje Permanente + tubo inyección 20/16 para inyecciones IGU.

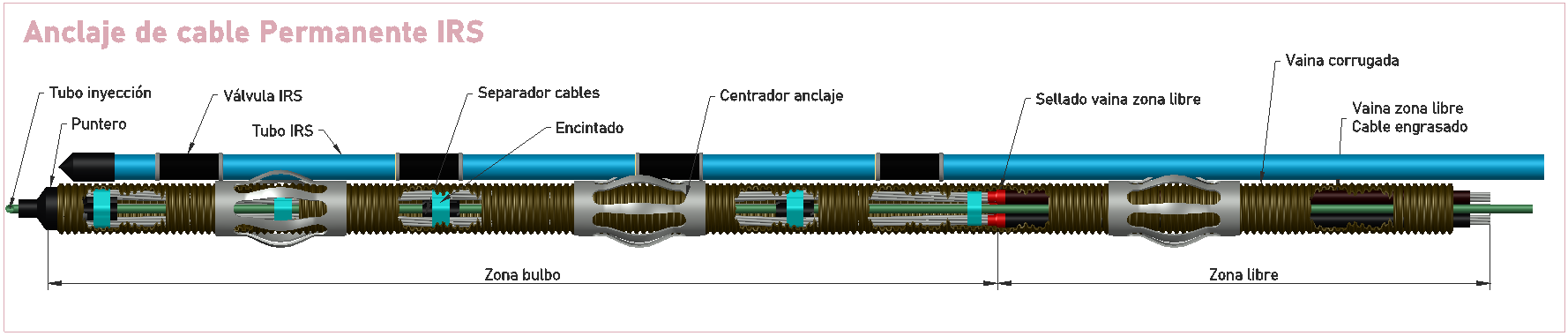

PLE1_AG_IRS
Anclaje Permanente + tubo de reinyección valvulado 34/27 para inyecciones IRS. Este tubo garantiza inyecciones repetitivas y selectivas a alta presión mediante el uso de un packer especial que permite seleccionar el área de inyección.

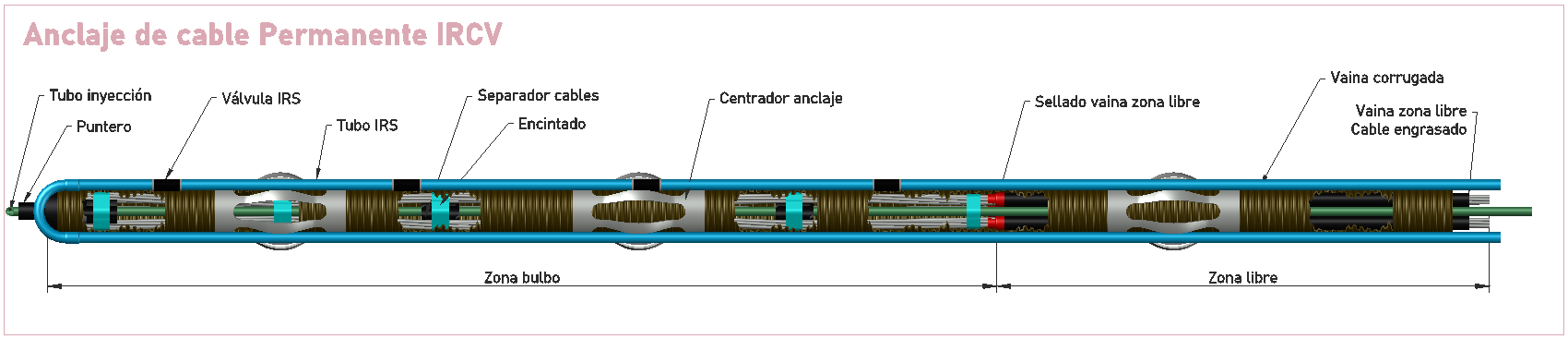

PLE1_AG_IRCV
Anclaje Permanente + tubo de reinyección valvulado 21/15, 16/12, 20/16, 13/9 completa con codo en U y tubería de retorno para lavado para inyecciones IR. Este tubo permite inyecciones repetidas a alta presión, y el sistema está equipado con un codo y un tubo de retorno para lavado que permite realizar varias reinyecciones.

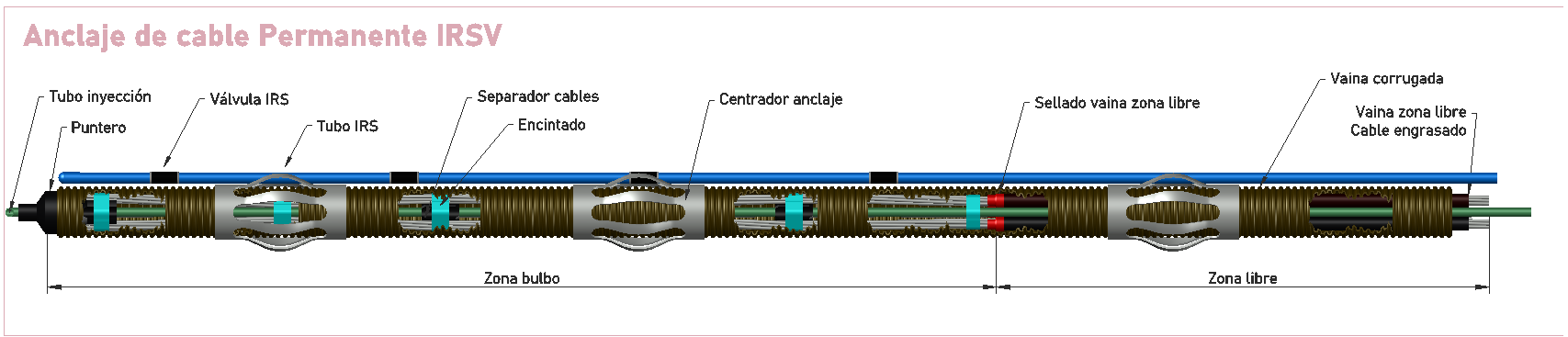

PLE1_AG_IRSV
Anclaje Permanente + tubo de reinyección valvulado 21/15, 16/12, 20/16, 13/9 para inyecciones IR. Este tubo permite inyecciones de alta presión, pero no selectivas. Sin embargo, ofrece la ventaja de tener un diámetro/tamaño más pequeño.
Propiedades anclajes al terreno permanentes
| Cable acero pretensado 0.6” – 15.2 mm | ||||||
|---|---|---|---|---|---|---|
| Nº de cables | Sección acero | Carga max. bloqueo | Ø Ext. con centrador + IRS | Ø perforación mínimo | Ø Perf. mínimo con entubación | Peso del anclaje |
| mm² | kN | mm | mm - inch | mm - inch | Kgs/ml | |
| 2/0.6” | 280 | 269 | 105 | 114 – 4-1/2” | 152 – 6” | 2.6 |
| 3/0.6” | 420 | 403 | 105 | 114 – 4-1/2” | 152 – 6” | 3.9 |
| 4/0.6” | 560 | 538 | 105 | 114 – 4-1/2” | 152 – 6” | 5.2 |
| 5/0.6” | 700 | 672 | 120 | 133 – 5-1/4” | 178 – 7” | 6.5 |
| 6/0.6” | 840 | 806 | 120 | 133 – 5-1/4” | 178 – 7” | 7.8 |
| 7/0.6” | 980 | 941 | 120 | 133 – 5-1/4” | 178 – 7” | 9.1 |
| 8/0.6” | 1120 | 1075 | 120 | 133 – 5-1/4” | 178 – 7” | 10.4 |
| 9/0.6” | 1260 | 1210 | 120 | 133 – 5-1/4” | 178 – 7” | 11.7 |
| 10/0.6” | 1400 | 1344 | 120 | 133 – 5-1/4” | 178 – 7” | 13.0 |
| 11/0.6” | 1540 | 1478 | 120 | 133 – 5-1/4” | 178 – 7” | 14.3 |
| 12/0.6” | 1680 | 1613 | 120 | 133 – 5-1/4” | 178 – 7” | 15.6 |
